Електроізоляційні шаруваті пластики: характеристики, параметри, область застосування

Електроізоляційні шаруваті пластики: характеристики, параметри, область застосування

Укладання шарів здійснюється паралельно, що визначає низку базових фізико-механічних властивостей ЕСП. Сполучною компонентом для полімерів і волокнистих структур виступають фенолформальдегідні та інші смоли.

Не так давно (в масштабах історії) були розроблені нові поєднання ЕСП на базі кремнійорганічних та епоксидних смол з наповнювачем з скляних тканин. Розробка отримала назву склотекстоліт.

Її головне достоїнство – високий температурний поріг, досягає позначки в 180-200 °С. У результаті трійка лідерів серед шаруватих электропластиков виглядає так: гетинакс, текстоліт, склотекстоліт.

Звернемо увагу, що крім електроізоляційних, існують декоративні і конструкційні пластики.



Докладний огляд основних різновидів

Отже, ми підкреслили, що електроізоляційні шаруваті пластики діляться на три групи, кожна з яких виділяється складом і особливостями. Розглянемо кожний з варіантів.

  1. Гетинакс отримують шляхом пресування декількох шарів паперу, попередньо просоченої олігомерами крезолоформальдегидных, фенолформальдегідних смол, а також їх міксами. Матеріал виробляється при тиску 6-10 МПа і температурі 150-160°С. На цій температурної позначки олігомер розплавляється, заповнюючи простір між волокнами паперу, листами. Далі суміш герметизується. Не так давно у виробництві гетинаксу почали використовувати поліетилентерефталатні (ПЕТФ) папір і епоксидну смолу. Завдяки цьому нововведенню вдалося підвищити вологостійкість, електроізоляційні якості, механічну витривалість. Серед підвидів гетинаксу, окремо варто виділити:
    • фольгований полімер. Використовується для виготовлення друкованих плат в радіоелектроніки, для складання низькочастотних пристроїв. Зовні, це листовий матеріал, покритий тонким шаром електролітичної міді, що має чистоту 99,9%. Матеріал покривається фольгою з однієї або двох сторін;
    • асбогетинакс. Це шаруватий полімер, який виготовляють під високим тиском. У виробництві беруть участь азбестовий папір, замоченная в епоксидно-фенолформальдегидном лаку. По термічної стійкості цю різновид ізоляторів відносять до класу «В» (межа міцності 130°С).
  2. Текстоліт.

    Також шаруватий пластик, структура якого складається з тканинних прошарків, просочених смолами фенолформальдегида. Наповнювачем виступає: скляний, бавовняний, азбестова або лавсанова тканина. Застосовують неткане сировину. Головна відмінність текстоліту від гетинаксу полягає в тому, що в ньому застосовується х / б тканина. В іншому ж, процес виробництва схожий з тим, як роблять гетинакс. Текстоліт ділиться на чотири марки: А, Б, Г і ВЧ. Перші три підвиди роблять на основі бязі і міткалю. Четвертий підвид, призначений для роботи з високочастотними струмами, що створюють на базі шифону. Варто відзначити, що за електричними показниками текстоліт поступається гетинаксу, але при цьому перевершує його по механічній стійкості до розколювання уздовж шарів. Питома ударна в'язкість також вища – від 30 до 35 кг/см2.

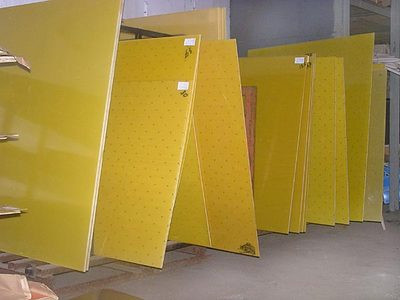

  3. Склотекстоліт (СТ).ізолента ПВХ фото

    За назвою зрозуміло, що відмінність від звичайного текстоліту зводиться до того, що замість бавовняної тканини, для його виробництва використовують бесщелочной скляний матеріал. Крім куди більш високих електроізоляційних властивостей, СТ вирізняється високою вологостійкістю, максимально можливим рівнем опірності механічного впливу. Мінус тільки один – складна обробка. СТ випускають в чотирьох модифікаціях – СТ, СТУ, а також СТК-41, СТК-41/ЕП. У двох перших варіантах сполучною компонентом виступає фенолформальдегидная смола. У серії СТК за герметизацію відповідає смола кремнійорганічна з додаванням епоксидки. Текстоліти серії СТК здатні зберігати конструктивну цілісність аж до 180-200°С.

Кожен з видів електроізоляційних пластиків затребуваний в тому чи іншому промисловому секторі. З ростом технологій в області мікроелектроніки, попит на подібні ізолятори тільки зростає.

Фізичні параметри електроізоляційних пластиків

У початковому, або інакше кажучи, традиційному виконанні, шаруваті полімери є плитами, які укладають на зразок звичайної облицювання. Товщина таких плит варіюється в межах 0,4 – 50 мм. Даний параметр залежить від складу ізолятора.

Говорячи про параметри, згадаймо і про довжині, ширині панелей. Розмір стандартної плити текстоліту: довжина – 1200 мм, ширина – 1000 мм. Робочі характеристики визначаються здатністю протистояти нагріванню. Середнє значення для ЕСП варіюється в діапазоні від -60°С до +120° С.
