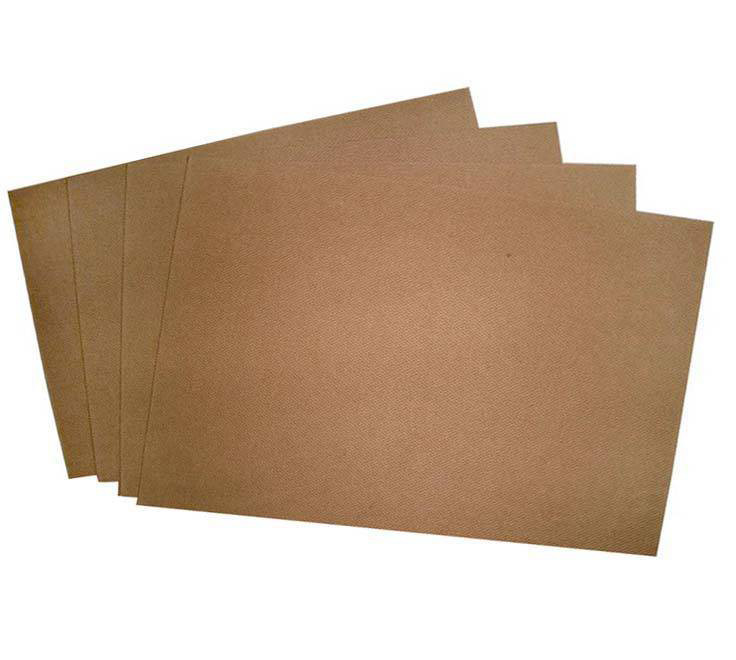

Електрокартон 1 мм (лист 1м х 2м )

Електрокартон

Електрокартон відноситься до групи електроізоляційних матеріалів призначеної для внутрішньої ізоляції електричних машин і апаратів (наприклад, ізоляцію обмоток трансформаторів щодо заземленого сердечника або корпусу, ізоляції сердечників дроселів, реостатів, конденсаторах, кабелях, електрогенераторах і т. д.) окремо або в комбінації з іншими ізоляційними матеріалами. В техніці електроізоляції найбільш поширене поєднання ізоляційного картону та інших виробів з целюлози (електроізоляційна папір, електрокартон, пресшпан, та ін) з мінеральними і трансформаторними маслами і бакелітових лаками.

В залежності від відмінності у величинах електричного напруги і габаритів ізольованих вузлів апаратури, що використовується як великоформатний (листи розміром до 6 метрів ) так і рулонний і стрічковий електрокартон. Тонкий е-картон близький по застосуванню до пленкоэлектрокартону, синтопленкокартону, та іншими плівковими матеріалами спеціально преднозначенными для електроізоляції. Товстий 1-6мм листової електрокартон ( пресшпан ), простейний аналог листових електроізоляційних пластиків, таках як гетинакс, текстоліт, склотекстоліт та ін.

Електрокартон складається з сульфатної невибіленої целюлози з додаванням бавовняної целюлози і виготовляється каландрированным або вальцювальним способом.

Електрокартон товщиною до 1 мм випускається в рулонах. Більш товстий - в листах.

Сучасні виробники пропонують безліч різновидів електрокартону, що розрізняються експлуатаційними властивостями і оптимально підходять для тих чи інших областей застосування.

Електрокартон «ЕВ» ГОСТ 2824-86 -призначений для роботи в повітряному середовищі при температурі до 90 °C, для виготовлення трансформаторів, перемикачів, конденсаторів, електроізоляційних прокладок, захисних зварювальних масок, для пазової ізоляції електрообладнання та ізоляції деталей авіа -, авто-тракторної електроапаратури та ін.

Електрокартон «ЕКС» ГОСТ 4194-83 марки А,Б виготовляється в листах товщиною 1,0 - 8,0 мм Передбачає використання в трансформаторах, в апаратах, а також в іншому електрообладнання з масляним заповненням при робочій температурі до 105 °С включно. Применяетмя для виготовлення деталей головної ізоляції трансформаторів напругою до 220 кВ, для деталей вирівнюючої і ярмовой ізоляції і для виготовлення склеєних деталей трансформаторів всіх класів напруги, а також для ізоляції в іншому електрообладнання з масляним заповненням.

Електрокартон «Г» використовується в трансформаторах, апаратах, а також в іншому електрообладнанні з масляним заповненням при робочій температурі до 105 ° С включно.

Електрокартон АМ: електрокартон, що відрізняється високою стійкістю до негативного впливу поверхневих розрядів. Застосовується як матеріал ізоляції високовольтного обладнання, розрахованого на напругу 750 кВ та вище.
