Електроізоляційні трубки: види і технічні характеристики

Електроізоляційні трубки: види і технічні характеристики

Необхідність в електроізоляції, на перший погляд, здається очевидною. Людина, яка безпосередньо контактує з проводами, повинен бути надійно захищений від сили змінного струму і шкоди, яку він може завдати здоров'ю. Однак не все так просто. Ізоляція необхідна в першу чергу для того, щоб запобігти проходження струму іншими шляхами, крім як по дроту або передбаченої схемою. Саме тому великим попитом користуються трубки електроізоляційні та інші допоміжні девайси.



Основні вимоги до ізоляції

Крім головної якості – діелектричного, матеріали для ізоляції повинні захищати обладнання від механічних пошкоджень. Список основних вимог:

  1. Міцність на розрив.

  2. Стійкість до стирання.

  3. Стійкість до перегинів.

  4. Хімічна стійкість.

  5. Можливість працювати в певних умовах зовнішнього середовища.

  6. Стійкість до перепадів температури.

Також, перед покупкою важливо враховувати конкретне місце монтажу обладнання, умови його подальшої експлуатації, механічні навантаження, що припадають на ділянку, вплив зовнішніх факторів і багато іншого.



Види трубок для електроізоляції

Вибираючи, де придбати все для електроізоляції, важливо добре розуміти специфіку роботи обладнання, тип проводу, його конструктивні особливості, умови експлуатації. Виділяють такі основні типи електроізоляційних трубок:

  • ПВХ;

  • склошнур;

  • ТКСП;

  • ТКР;

  • ТВЛ;

  • ТСПк;

  • ТЛМ;

  • ТУТ.

Кожна їх абревіатур – не просто набір букв, а скорочена назва матеріалу, на основі якого виготовляється конкретний тип ізоляції.

Ізоляційні трубки з ПВХ відрізняються сгораемостью при поганому займанні. Стандартне виріб прослужить близько 12-13 років.

Маркування ПВХ трубок:

  1. ТВ-40 (температурний режим від -40 до+ 70 градусів за Цельсієм).

  2. ТВ-40Т (температурний режим від -40 до+ 70 градусів за Цельсієм).

  3. ТВ-40А (температурний режим від -40 до+ 105 градусів за Цельсієм).

  4. ТВ-50 (температурний режим роботи від -50 до+ 70 градусів за Цельсієм).

  5. ТВ-50-14 (температурний режим роботи від -50 до+ 70 градусів за Цельсієм).

  6. ТВ-60 (температурний режим від -40 до+ 70 градусів за Цельсієм).

Склошнур має температурною стійкістю при значній еластичності. Його часто використовують для двигунів та світлового обладнання за рахунок стійкості до впливу навколишнього середовища.

Характеристики стеклошнура:

Робоча напруга Від 300 до 700 Вт
Товщина стінок 0,18-0,05 мм
Температурний режим роботи від -10 до+ 600 градусів за Цельсієм
Розмір 0,5-30 мм

Кремнійорганічні трубки (скорочено ТКСП) використовуються для вивідних, монтажних і високовольтних проводів, джгутів. Такі вироби нетоксичні та важкозаймисті. Проте вони можуть зберігатися менший термін – всього 24 місяці від дати виготовлення.

Характеристики кремнійорганічних трубок:

Робоча напруга до 5000 Вт
Товщина стінок 0,4-0,65 мм
Температурний режим роботи від -10 до + 200 градусів за Цельсієм
Розмір 0,5-12 мм

Кремнійорганічні гумові трубки (скорочено ТКР), відрізняються від попередніх матеріалом просочення. Це впливає на термін експлуатації – 18 місяців. Найчастіше такі девайси можна зустріти в медичному та освітлювальному обладнанні.

Характеристики кремнійорганічних гумових трубок:

Робоча напруга від 4000 до 10000 Вт
Товщина стінок 0,4-0,65 мм
Температурний режим роботи від -60 до + 200 градусів за Цельсієм
Розмір 1,0-30,0 мм
Можливе подовження до 250%

Склошнур, не містить лугів, має абревіатуру ТВЛ. Для його виробництва використовується метод термопластификации. Головним переваг такого ізоляційного матеріалу є його стійкість до хімічних впливів. Тому його часто використовують для медичного і побутового обладнання.

ТСПк – трубки з стеклошнура, просочені силіконом. Серед інших властивостей можна виділити їх гнучкість і м'якість.

Характеристики ТСПк:

Робоча напруга 2500 Вт
Товщина стінок 0,3-0,05 мм
Температурний режим роботи від -10 до + 200 градусів за Цельсієм
Розмір 0,5-25,0 мм

Електроізоляційна трубка ТЛМ просякнута лаком і виготовлена з бавовняного волокна. Її головна перевага – стійкість до маслянистим розчинів.

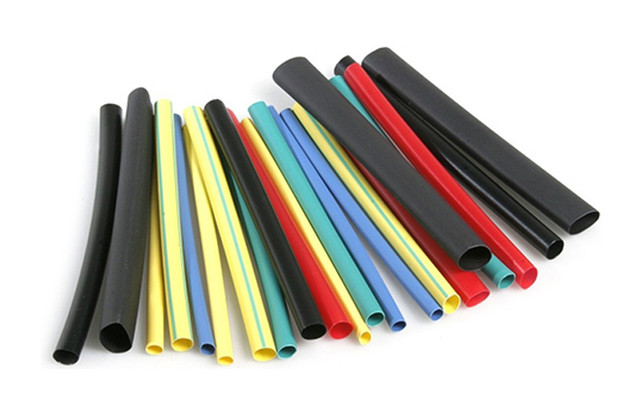

Трубки для електроізоляції

Термоусадочна трубка: види і технічні характеристики

Вважається, що термоусадочні трубки використовуються для електричних сполук в якості альтернативи изолентам. Однак на практиці все частіше ці два девайса виступають в парі. Головна особливість таких трубок – зміна розмірів під час нагрівання.

Сучасні термоусадочні трубки стали продовженням класичних кембріков. Їх можна зустріти в електричній проводці автомобілів або розподільних щитках. На кембриках добре тримаються написи маркером.

Класифікація:

  1. За кольором: жовті, зелені, прозорі.

  2. З друкованою маркуванням і без неї.

  3. За товщиною: тонкі, середні, товсті.

  4. За коефіцієнтом усадки: від 2 до 6 разів.

Популярні матеріали для термозбіжних трубок:

  • поліетилен з пластифікаторами – пригнічує горіння, що працює в діапазоні температур від -50 до + 125 градусів за Цельсієм;

  • еластомер на основі каучуку – працює при температурі до +175 градусів за Цельсієм, мало схильний до впливу мастильних матеріалів;

  • ПВХ характерно погана переносимість змін температури навколишнього середовища, а також виділення токсичних речовин у процесі займання;

  • поліестер – синтез міцності і хімічний стійкості;

  • силікон – гнучкий, однак не призначений для контакту з пально-мастильними матеріалами.

Сфера застосування термозбіжних трубок має й свої обмеження. Так, наприклад, термоусадку забороняється використовувати в місцях, де спостерігається явна підвищена температура: чайники, праски, електрообігрівачі. Не рекомендується встановлювати їх у місцях постійно тертя кабелю, зіткнення зі стороннім тілом, пластиком або металом.

Нетрадиційні способи використання трубок:

  1. Літієві акумулятори електронних сигарет. Трубки необхідні для виключення короткого замикання, появи іскор.

  2. Ізолювання жала викрутки. Альтернативний варіант стандартних пристроїв з використанням ізоляційної стрічки.

  3. Обтягування ковзних ручок інструментів.

  4. Надягання на ручку ключів, щоб вони не видавали дзвінких звуків.

  5. Захист шнурів навушників, кабелів, зарядних пристроїв.
