Все про гетинаксе: види, аналоги і застосування

Все про гетинаксе: види, аналоги і застосування

Якщо запитати у google'а "гетинакс що це", він запропонує звернутися до абсолютно різних джерел: довідник з електротехніки, енциклопедії машинобудування, сантехнічного керівництву, гідові по будівельним матеріалам і т. д. Все тому, що гетинакс, як і інші шаруваті матеріали, отримав застосування в широкому ряду виробничих і промислових сфер. Детальніше про застосування гетинаксу ми і поговоримо в даній статті.



Що таке гетинакс і з чого він зроблений

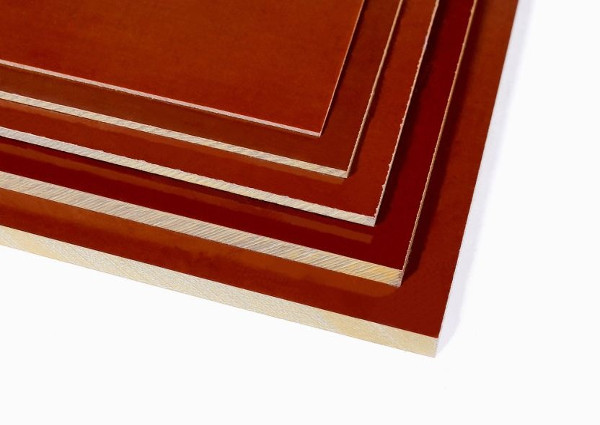

Гетинакс – це шаруватий пластик, виготовлений з паперових листів, склеєних методом гарячого пресування з використанням сполучної речовини: фенольною або епоксидною смолою. Техніка виробництва гетинаксу багато в чому збігається з виготовленням інших шаруватих пластиків і включає такі етапи, як підготовка сировини, просочення, сушіння і т. д. В залежності від використовуваної просочення і техніки пресування, виходить листовий гетинакс того чи іншого виду. Про види гетинаксу ми ще поговоримо нижче.Гетинакс фото

Для виробництва цього матеріалу використовується папір кількох типів:

  • целюлозна (сульфатна або сульфітна);
  • сульфатно-тряпічная;
  • азбестова з вмістом невибіленої целюлози;
  • синтетичний папір.

Використання тієї чи іншої паперу наділяє кінцевий продукт специфічними властивостями. Наприклад, гетинакс з синтетичної папери або органогетинакс (як його ще називають) витримує великі температури і більш успішно експлуатується в агресивних середовищах.

В цілому, окремі види гетинаксу можна назвати екологічним матеріалом, оскільки виготовляються вони з продуктів переробки.

Крім іншого, види гетинаксу можуть розрізняти наявність облицювання:

  • мідної фольги;
  • склотканини;
  • металевої сітки;
  • азбестової тканини.

Найбільше поширення серед специфічних видів гетинаксу отримав фольгований гетинакс, тобто облицьований мідною фольгою.



Властивості гетинаксов

Технічні і експлуатаційні характеристики гетинаксу змінюються в залежності від перерахованих вище факторів. Однак, всі типи гетинаксов володіють наступними властивостями:

  • успішно експлуатуються при високих температурах. Для звичайного гетинаксу це від -60 до +100 градусів;
  • стійкість до впливу жирів і мінеральних масел;
  • схильність до негативного впливу кислотного і лужного середовища;
  • горючість;
  • обробка спеціалізованим лаком надає гетинаксу гарні діелектричні властивості;
  • не розшаровується і не розколюється при нагріванні.

Однак, наведений список властивостей – це лише поверхневі знання про гетинаксе. Ми, все ж, пропонуємо розглянути основні типи цього матеріалу, після чого визначимо де і як гетинакс використовують у промисловості.



Види гетинаксу

В залежності від складу і тонкощів виробничого процесу розділяють декілька видів гетинаксу зі своєю специфічною сферою застосування.

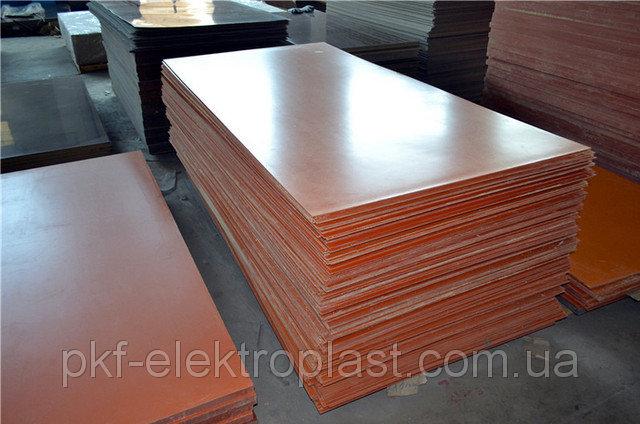

Гетинакс фото 2Гетинакс I

Найбільш затребуваний. Вже багато років матеріал такого типу випускається без помітних змін складу та виробничої технології. Таким чином, Гетинакс I можна вважати класичним типом даного шаруватого пластику.

До складу його входить:

  • паперові полотна з целюлози в якості основи;
  • фенолформальдегидная смола для скріплення.

Товщина листа 0,1 – 100 міліметрів. Володіє всіма перерахованими в попередньому пункті властивостями, піддається різання й свердління. Погано вбирає воду і зберігає свої діелектричні властивості при зміні вологості. Функціонує при напрузі до 1000 вольт і частоті струму 50 герц.

Характеристики:

  • експлуатація допустима на повітрі при відносній вологості 45-75 %;
  • температурі порядку 15-35 градусів за Цельсієм;
  • трансформаторне масло.

Гетинакс V

Володіє підвищеними діелектричними властивостями.

Матеріали:

  • целюлозний папір для основи;
  • фенолформальдегидная смола разом з епоксидною смолою.

Товщина листа 1,0 – 50 міліметрів. Застосовується найчастіше в якості ізоляційного матеріалу в низьковольтне електрообладнання (понад 1000 вольт і до 106 Гц).

Умови: повітря, відносної вологості та трансформаторне масло.

Гетинакс X

Відрізняється підвищеними фізико-механічними властивостями, ефективно штампується в холоді. Легко піддається механічній обробці.

Матеріали:

  • целюлозний папір як основа;
  • модифікована смола фенолформальдегідного типу для склейки.

Товщина листа 0,4 – 2,5 міліметрів. Умови використання відповідають попереднім видам.

Гетинакс марки ГЛ

Розшифровується як гетинакс лавсановий.

Матеріали:

  • папір поліефірна основа;
  • термореактивное сполучна.

Відрізняє цей гетинакс застосування: він рекомендується до використання, в тому числі, в умовах підвищеної вологості (до 93%) при температурі до 40 градусів за Цельсієм. В цілому, діапазон робочих температур варіюється від -65 до +150 градусів.

Гетинакс марки ГН

Розшифровується як гетинакс негорючий (арамидный).

Матеріал:

  • арамідний папір в якості основи;
  • епоксидна смола в якості полімерного клеїть речовини.

Відмітна особливість такого гетинаксу – високий клас нагрівостійкості (до 180 градусів). Експлуатується при нормальній і підвищеній (до 95%) вологості і температурі 40 градусів. Активно застосовується як діелектрик, у тому числі для сухих пожежобезпечних трансформаторів.



Застосування гетинаксу і відмінності від текстоліту

Ті, хто працює з електроізоляційними матеріалами знають, що гетинакс завжди йде про руку з текстолітом. Якщо виникає питання, чим замінити гетинакс – це завжди текстоліт. Прийнято вважати, що ці два шаруватих матеріалу взаємозамінні. Чи це Так?

Головна відмінність у конструкції полягає в тому, що основою для гетинаксу виступає папір, а для текстоліту – ткане полотно. Головна відмінність у застосуванні полягає в тому, що горючий гетинакс не підходить для обладнання, яке знаходиться під високою напругою. У цих випадках він успішно замінюється більш дорогим, але і більш стійким до високих температур і агресивних середовищ текстолітом.

Назріває питання: для виробів якого типу можливе застосування гетинаксу, відрізняється низьким класом нагрівання?

Гетинакс широко використовується як електроізоляційний матеріал, що застосовується при:

  • будівництво електричного обладнання;
  • виробництві трансформаторів;
  • телефонних апаратів;
  • апаратурі низьковольтного типу (для окремих видів гетинаксу – високовольтного типу);
  • у радіотехніці.

Так, наприклад, з фольгованого гетинаксу виготовляють недорогі друковані плати для низьковольтних машин.

Також, його використовують як матеріал колодок, шайб ізолюючого типу, трубок, циліндрів і прокладок.
