Властивості і технічні характеристики гетинаксу

Властивості і технічні характеристики гетинаксу

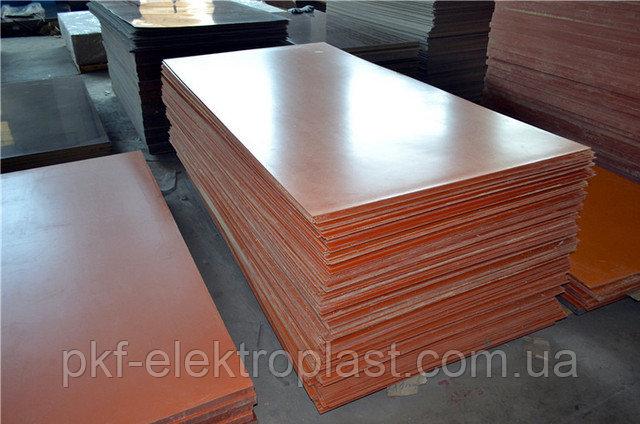

Гетинакс – це один з видів шаруватих пластиків, який виготовляється шляхом склеювання паперових аркушів гарячим пресуванням. Для склеювання використовуються два типи сполучних речовин: фенольна смола епоксидна смола. Залежно від пропитывающего елемента і техніки пресування, виробляють гетинакс різних видів видів, кожен з яких наділений власними властивостями. Про характеристики гетинаксу ми і поговоримо в цій статті.листовий гетинакс фото



Кожен вид гетинаксу відрізняється власними властивостями

Як ми вже згадали, в залежності від типу сполучного речовин і методу опресовування (наприклад, тривалості знаходження аркушів під пресом), гетинакс посилює ті чи інші свої властивості або набуває нові і підрозділяється на види.

Фізичні і механічні властивості гетинаксу залежать від виду і процентного вмісту смоли, товщини і типу листів для пресування, способу нанесення смоли і методу обробки матеріалів на етапі пресування.

Параметри якісного, придатного до експлуатації гетинаксу регламентує ГОСТ.

ГОСТ – це російський державний стандарт (родом з СРСР), формулюючи вимоги держструктур до якості продукції, яка має міжгалузеве значення. Українські стандарти щодо гетинаксу також можна визначити по ГОСТ.

Так званий, справжній стандарт ГОСТ розглядає електротехнічний листовий гетинакс і такі (основні) його марки:

  1. Гетинакс I;
  2. Гетинакс V;
  3. Гетинакс X;
  4. Гетинакс ЛГ.

Також існують такі особливі види матеріалу, як гетинакс фольгований гетинакс і негорючий. Гетинаксы різних марок розрізняються за:

  • товщині листа;
  • щільності;
  • величиною електричного опору;
  • межі міцності на розколювання, вигин, розтягання, пружності матеріалу;
  • теплостійкість і морозостійкістю, горючістю або негорючістю;
  • вологоємності гетинаксу і здатності збільшувати власний вагу за рахунок вбирання вологи.

Про ці властивості і характеристики ми і поговоримо далі в статті.



Фізико-механічні характеристики та властивості гетинаксов

Детальніше розглянемо фізичні властивості гетинаксу, регламентовані технічними вимогами ГОСТ.

Згідно з ним, гетинакс повинен випускатися в листах однорідної забарвлення від світло-жовтого до темно-коричневого, з гладкою поверхнею, без газових міхурів і інших вкраплень. Допустимим шлюбом вважаються:

  • невеликі вм'ятини або опуклості;
  • рябизна;
  • подряпини;
  • неоднорідність кольору.

Листи повинні бути обрізані з усіх сторін, без тріщин і відколів з торців.

Гетинакс види фотоВ цілому, до достоїнств матеріалу можна віднести відносно невисоку щільність гетинаксу (1250-1400 кг/м3), що надає йому легкості, здатність функціонувати в різних середовищах і схильність до майже всім видам механічної обробки,

Матеріал не руйнується і не деформується при фрезеруванні, розпилювання, свердління. Механічні параметри (міцність на розколювання і стиснення, ударна в'язкість), нижче, ніж у текстоліту. З гетинаксу можна виготовляти штамповані елементи після нагрівання до 95 градусів за Цельсієм.



Діелектричні властивості гетинаксов і умови експлуатації

В якості ізоляційного матеріалу, постійним конкурентом гетинаксу є текстоліт, хоча їх властивості багато в чому різняться. Так, різна питома щільність гетинаксу і текстоліту (на користь першого), гетинакс поступається конкуренту за міцністю на сколювання, ударної в'язкості та температури горіння. Однак, він помітно перевершує текстоліт за електроізоляційним властивостям, особливо у вологому середовищі.

Діелектричні властивості гетинаксов визначає, в першу чергу, тип смоли матеріалу та наявність лакового покриття, а ефективність цих властивостей залежить від вологості і температури навколишнього середовища.

Так, згідно ГОСТ гетинакс того чи іншого типу використовується в наступних умовах (без зниження діелектричних властивостей):

  • Гетинакс I, V, Х– вологість повітря 45-75 %, температура 15-35 градусів;
  • Гетинакс ЛГ – вологість повітря до 93%; температура до 40 градусів;
  • Гетинакс ГН – вологість повітря до 95%, температура до 40 градусів.



Гетинакс негорючий

Всі гетинаксы крім марки ГН – горючі, тому використовується в умовах, не пов'язаних з високими температурами. У таких сферах вони замінюються більш дорогим текстолітом.

Гетинакс марки ГН – це арамидный гетинакс, відрізняється високим класом нагрівостійкості (до 180 градусів за Цельсієм). Виготовляється з арамидним папери з просоченням з епоксидної смоли. Використовується як діелектрик, у тому числі для пожежонебезпечного устаткування.



Властивості і застосування фольгованого гетинаксу

А тепер розглянемо властивості фольгованого гетинаксу і особливості його застосування.

Фольгований Гетинакс– це багатошаровий пресований матеріал, без проблем піддається різних методів механічної обробки. Як і гетинакс інших типів, він піддається ручного різання, фрезерування та іншої обробки з допомогою ручного інструменту.

Крім того, висока міцність фольгованого гетинаксу дозволяє виготовляти з нього друковані плати методом штампування (пресування).

Температурні властивості гетинаксу та його застосування в певних умовах:

  • максимальна робоча температура – 80 градусів за Цельсієм;
  • температура займання – 285 градусів;
  • температура горіння – 485 градусів;

З фольгованого гетинаксу можна виробляти деталі, що працюють при температурі не більше 40 градусів.

Фольгований гетинакс проводиться у вигляді стандартних аркушів, розміром від 800 на 900 міліметрів до 2430 на 1030 міліметрів. Це вкрай зручно при розробці друкованих плат на основі цього матеріалу. Як і у випадку з іншими видами, колір фольгованого гетинаксу варіюється від світло-бежевого до коричневого.



Властивості гетинаксов: підсумки

Отже, гетинакс – це шаруватий пластичний матеріал, що випускається найчастіше в листах жовтого, бежевого, коричневого відтінків. Товщина листів – від 0,1 до 100 мм (допустима товщина по ГОСТ варіюється в залежності від марки), питома вага гетинаксу – 1250-1400 кг/м3.

Властивості гетинаксов, залежать від використовуваних компонентів для виробництва і склеювання, наявності лакового покриття, методу пресування.

В цілому, у список властивостей гетинаксов можнов нести:

  • допустимість експлуатації при високих температурах. Для гетинаксу типу І це від -60 до +100 градусів;
  • стійкість до впливу жирів і мінеральних масел;
  • схильність до негативного впливу кислотного і лужного середовища;
  • горючість (крім марки ГН);
  • хороші діелектричні властивості, які зміцнюються за рахунок лакового покриття;
  • здатність не розшаровується і не розколюється при нагріванні.

В цілому, властивості гетинаксу дозволяють успішно використовувати його для виробництва електроізоляційних елементів діелектричних виробів устаткування, яке працює у пожежобезпечних умовах.
