Електрокартон або пресшпан: характеристики, властивості, марки і застосування

Електрокартон або пресшпан: характеристики, властивості, марки і застосування

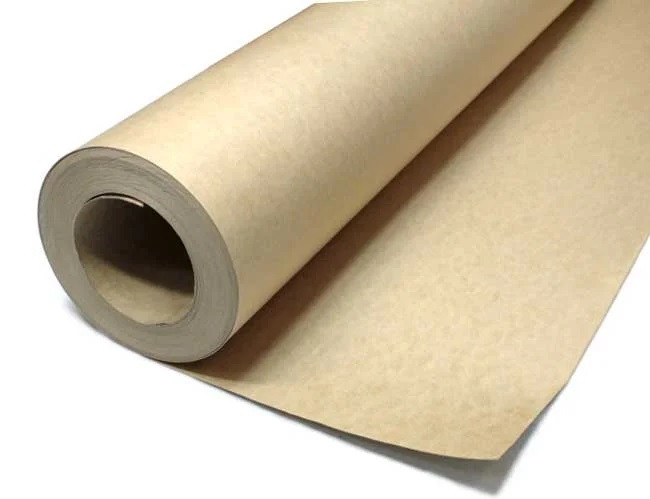

Електротехнічний або електроізоляційний картон – це різновид діелектричних матеріалів, який, нарівні і в поєднанні з іншими, активно використовується для електроізоляції деталей електричних машин і приладів. Конструктивно він являє собою спресовані листи картону з поєднання бавовняної та сульфатної целюлози. Така суміш зводить нанівець струмопровідні властивості матеріалу. Для його виробництва використовується небеленое сировину з хвойних дерев, що надає кінцевому продукту, электрокартону листовому або рулонному, горіховий відтінок. Альтернативне назва технічного електроізоляційного картону – пресшпан.



Властивості пресшпану

Передусім розглянемо основні властивості пресшпану. Варто відзначити, що існує ряд марок цього матеріалу, властивості яких змінюються і доповнюються в залежності від способу виготовлення.

Однак, в цілому можна представити список характеристик, властивих всім маркам в тій чи іншій мірі:

  • діелектричні властивості при роботі з напругою до 1000 Вольт;
  • товщина листів: від 0,1 міліметрів до 8,0 міліметрів;
  • теплостійкість: робоча температура досягає 90 - 105 градусів за Цельсієм, в залежності від марки;
  • висока щільність в межах 90 - 1,35 г/см3. Діапазон змінюється в залежності від марки і товщини листа;
  • стійкість до поверхневих розрядів;
  • підвищена міцність;
  • висока стійкість до зношування;
  • стійкість до трансформаторному маслу і т. п.

електрокартон ев фотоЦифрові характеристики електрокартону залежать від його марки, а марка, у свою чергу, класифікується за ГОСТ залежно від складу матеріалу, способу його виробництва та обробки.



Марки електроізоляційного картону серії ЕВ

Далі ми розглянемо основні і найбільш відомі марки електротехнічного картону.

Марки пресшпану поділяються на два класу.

До першого відносять ті, які використовують в середовищі, заповненої повітрям при температурі до 90 градусів за Цельсієм. Наведені нижче марки отримали найбільше поширення саме як електроізоляційний матеріал.

  1. Марка ЕВ. Фізично являє собою гладкий лист або рулон кольору світлого горіха. Виготовляється з стапроцентного сульфатного хвойного целюлозної сировини або сульфатної целюлози в поєднанні з бавовняною целюлозою або текстильним волокном. Використовується для виготовлення діелектричних прокладок, трансформаторних апаратів, масок для зварювання, тракторних електричних деталей і навіть виробництва кравецьких лекал.
  2. Марка ЕОТ. Склад цього матеріалу включає не менше 30 відсотків бавовняної целюлози або тканинного волокна. Рулони цього матеріалу використовуються для виробництва ізоляційних елементів в електромашин і трансформаторах.
  3. Марка ЕВС. Рулони електрокартону такого типу використовуються для виробництва деталей пазової ізоляції автомобільної і тракторної електричної апаратури, електроустаткування.
  4. Марка ЕКС. Проводиться методом склеювання полумилиметровых аркушів картону ЕВ. Випускається в листах товщиною 1, 1,5 і 2 мм і підвищеної щільності 2 г/см3. Використовується для загальних цілей електроізоляції.
  5. Марка ЭВТНП. Виготовляється з стандартного сировини, але напрацьовується каландрированным, вальцювальним способом. Завдяки підвищеній зносостійкості отримав найбільше поширення в швейному справі як матеріал для виробництва лекал.



Марки електроізоляційного картону: А, Б, В, Г

пресшпан фотоНаведені нижче марки пресшпану класифікують електроізоляційний матеріал, який використовується в деталях з трансформаторним маслом і експлуатуються при температурі до 105 градусів за Цельсієм.

  1. Марка А. Отримала поширення в якості діелектричної основи для електричних приладів і трансформаторів, експлуатованих під напругою до 750 кВ;
  2. Марка Б. Діелектрик для електрообладнання, що експлуатується під напругою до 220 кВ, а також для елементів ярмовой і зрівняльної електроізоляції. Також матеріал даному марки нерідко використовується при виробництві взуття (наприклад, для устілок і задників);
  3. Марка Ст. Дуже щільний (1,10 - 1,35 г/см3) пресшпан малої стисливості, який володіє значною електричною міцністю. Може використовуватися для виробництва склеєного картону і склеєних деталей.
  4. Марка Р. Матеріал середньої щільності (0,90–1,15), товщина 0,5 мм
  5. Марка АМ. Відрізняється підвищеною стійкістю до поверхневих розрядів. Використовується для виробництва елементів основної ізоляції високовольтних трансформаторних машин і апаратів, які працюють під напругою 750 кВ і вище.



Застосування електроізоляційного картону як діелектричного матеріалу

електрокартон фотоЕлектрокартон використовується самим різних чином у багатьох промислових і непромислових сферах. Варто зазначити, що нерідко про діелектричних свосвах цього матеріалу попросты забувають, исползуя його в якості стандартного пакувального та конструкційного матеріалу як звичайний картон.

Однак, пресшпан, все ж картон не звичайний. Він відноситься до групи діелектричних матеріалів, які забезпечують стійкість до займання, ізолюють струмопровідні елементи і зберігають машини, апарати і прилади в электробезопасном стані.

Так, матеріал активно використовується для виробництва електрообладнання у важкій промисловості для виробництва:

  • генераторів;
  • трансформаторів;
  • конденсаторів та іншого обладнання.

З використання електрокартону виробляються діелектричні деталі для стартерів та іншого подібного електричного обладнання, яке використовується в повітряному середовищі і в трансформаторному маслі.

Кроме того, электроизоляционный картон используется при производстве защитных масок для мастеров, работающих с сварочным аппаратом, слесарным станком и другим электрооборудованием. Не смотря на бумажное основание, данный материал отличается особой стойкостью к горению (сравнимой, например, с текстолитом).



Применение прессшпана в швейном производстве

Листы и рулоны электрокартона толщиной от 0,1 до 0,5 мм применяются для изготовления швейных шаблонов разного назначения ( в зависимости от толщины). Также из этого материала изготавливают армирующие элементы для одежды, обуви и аксессуаров:

  • для козирків головних уборів;
  • задники і устілки взуття;
  • для телефонних чохлів,
  • для ременів, рюкзаків, сумок.

Електрокартон, на відміну від пластику, краще тримає форму, менше деформується при згині і переносить прання.



Електрокартон в меблевому виробництві

Матеріал товщиною 2 - 3 мм отримав широке застосування для обшивки каркасів підлокітників і спинок м'яких меблів. Поверх шару електрокартону набивається м'яка підкладка і робиться оббивка. Він справляється із завданням не гірше ДСП, а важить при цьому менше.



Застосування в канцелярському виробництві та дизайні

Пресшпан нерідко використовується в канцелярському виробництві при виготовленні папок, книжкових обкладинок, архівних коробів, записників і т. д.

Також з пресшпану робляться деякі крафтовые і заводські дизайн-об'єкти. Наприклад, конструкторні люстри і світильники типу турбіни.
