Огляд технічних стрічок та їх характеристики

Огляд технічних стрічок та їх характеристики

Для стяжки і електроізоляції ізоляції обмоток електроприладів, електричних машин, апаратів і трансформаторів використовується стрічка технічна, виготовлена з хлопчатых, скловолоконних або поліефірних волокон. Будь-які роботи, пов'язані з ремонтом і виробництвом електромашин та електромонтажні роботи не обходяться без використання стрічок для електропромисловості (маркування ЛЕ).

У цій статті ми розглянемо найбільш затребувані техленты, зробимо короткий огляд основних характеристик та особливості використання. Більшість стрічок (крім стеклолент), які ми розглянемо в цій статті, здійснюються за ГОСТ 4514-78.



Технічні стрічки: загальні відомості та різновиди

Згідно ГОСТ 4514-78, технічні стрічки – це стрічки, які виготовляються на човникових і безчовникових ткацьких верстатах саржевим чи з бавовняної або синтетичної пряжі, призначені для електрохімічних цілей.

Так, вони використовуються, в основному, для:

  • для утяжки обмоток електроприладів, електричних машин, апаратів і трансформаторів з метою ізоляції;
  • для герметизації жив у кінцевих заделках силових кабелів;
  • в процесі електромонтажних робіт.
Міцність, стійкість до різного негативного впливу і екологічна безпека стрічок дозволяють широко використовувати їх у побуті, при виробництві канцелярських товарів, в швейному справі, у виробництві упаковки.

На ринку представлені:

  • стрічки технічні з бавовняних волокон: тафтяные, кіперні, миткалевые і батистові;
  • скловолоконні: ЛЕС, ЛЭСБ;
  • поліефірні (лавсанові);
  • ХБ-поліефірні;
  • стеклополиэфирные ЛЭСП, ЛСБЭ;
  • стрічки на основі силоксанових полімерів ЛЭТСАР та ін.

У даній статті ми розглянемо характеристики та особливості кожного типу стрічок.



Маркування

Стрічки електротехнічні маркуються згідно ГОСТ 4514-78. Навчіться розбиратися в маркуванні стрічки і ви швидко визначте потрібний вам рулон!

Наприклад, маркування ізоляційної стрічки х/б по ГОСТ може виглядати так:

ЛЕ 15-20х/б

Отже, перші символи – це літери ЛЕ, які розшифровуються як "стрічка для електропромисловості".

Наступні символи цифрові. Символи перед дефісом відповідають ширині рулону, а після дефіса – порядковому номеру заправки.

Останні літерні значення – це тип використовуваного сировини.



Тип плетіння

Види і марки технічних стрічок розрізняються між собою не тільки типом сировини, але і способом переплетення ниток.

При роботі з електричними машинами або при проведенні електромонтажних робота використовуються, переважно, стрічки полотняного та саржевого переплетення. Це впливає і на характеристики х/б изолент, і на властивості синтетичних марок.

В чому різниця:

  1. В першому випадку і перекриття ниток йдуть під прямим кутом при однаковій основний і уточной щільності. Такий тип плетіння надає лицьовий і виворітній боки матеріалу ідентичний вигляд. Стрічка відрізняється значною механічною міцністю.
  2. У другому випадку перекриття ниток являють собою похилі вузькі смужки однакової основний і уточной щільності під кутом 45 градусів, внаслідок чого на тканині утворюються діагональні рубчики.



Киперная стрічка

Отже, перша марка технічної стрічки, яку ми розглянемо: киперная стрічка для чого вона потрібна і в чому її особливість.

Киперная стрічка – це техлента з кручених ХБ ниток, переплетених на безчовникових автоматичних верстатах методом саржевого або діагонального переплетення. Товщина матеріалу: 0,45 мм

Технічні характеристики: 9% відносного подовження, робота в температурному діапазоні від -40 до +100 градусів за Цельсієм, розривне навантаження від 14 до 58 КГ, залежно від ширини стрічки ( 10, 15, 20, 25, 30, 40 і 50 мм).

Лінійна щільність: від 1,78 до 8,57 г/м.

Крім електроізоляції, киперная стрічка використовується в садових роботах в якості пакувального матеріалу, для пошиття одягу і спорядження для армії, упаковки, при виробництві (папок для паперів), в якості елемента книжкової палітурки і т. д.

Згідно з ГОСТ, відвантажується споживачеві в роликах (зазвичай намотування 50 м або 100 м) шириною 10-50мм.



Стрічка тафтяная

Стрічка тафтяная фотоТакож Х/Б стрічка, але полотняного плетіння. Перша відмітна характеристика стрічки тафтяной від стрічки кіперному – менша товщина. Всього 0,25 мм

Тафтяная успішно експлуатується в тому ж температурному діапазоні, що і киперная, але поступається їй за механічними властивостями:

  • розривне навантаження: від 9 до 32 КГС;
  • коефіцієнт подовження: 8%;
  • лінійна щільність: від 0,95 до 4,56 г/м.

Також використовується электромонтажорами і для утяжки обмотки. Крім того, часто використовується у швейному виробництві.

Випускається в намотуванні 50 м або 100 м шириною від 15-40 мм



Миткалевая і батистовая стрічки

Бавовняні стрічки полотняного переплетення з найменшою щільністю: від 1,14 для миткалевой і від 0,18 для батистових. Менш міцні, ніж киперная, але трохи міцніше тафтяной (незважаючи на меншу товщину).

Коефіцієнт розтягування: 5%.

Стрічка миткалевая випускається шириною від 12мм до 40мм в намотуванні. Батистовая - шириною 10 мм до 20 мм



Лавсанова стрічка

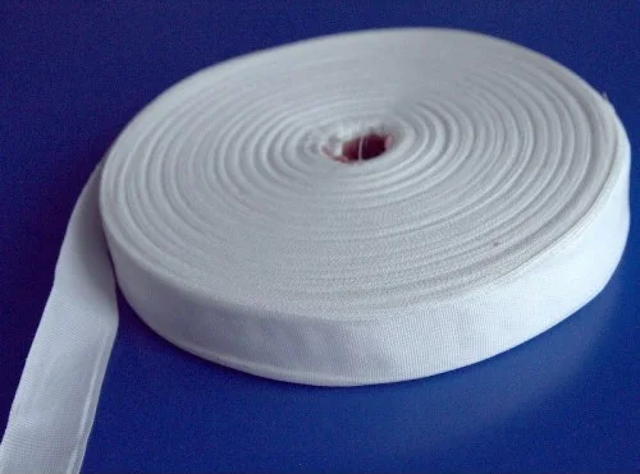

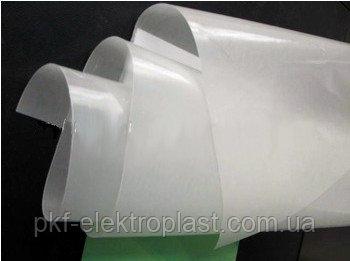

лавсанова стрічка фотоЦя марка сильно відрізняється від попередніх. Отже, що таке лавсанова стрічка – це матеріал, виготовлений з переплетених поліефірних ниток. Неорганічне походження сировини робить лавсанову стрічку більш високотехнологічною, порівняно з Х/Б стрічками.

Її відрізняє:

  • коефіцієнт подовження: до 20%;
  • більш широкий температурний діапазон: від -30 до 260 градусів;
  • розривне навантаження: від 18т до 100 КГС.

Щільність: майже така, як у кіперному.

Лавсанова стрічка, на відміну від органічних аналогів, не піддається розкладанню, атмосферного впливу. Вона стійка до морозу і корозії.

Використовується не тільки для електроізоляції, а й для теплоізоляції трубопроводів малих діаметрів.



Стеклоленты

Склострічка фотоСтеклоленты виготовляються з виготовляються з кручених ниток з алюмоборосілікатного скла з додаванням оксидів лужних металів не більше 0,5% і з застосуванням замасливателя у вигляді парафінової емульсії.

Значно перевищують попередні види стрічок з діелектричним характеристикам. Стійкі до атмосферного, хімічного впливу і високих температур.

Три основні марки стеклоленты та їх застосування:

  1. ЛЭСБ, ГОСТ 5937-81 – используется для электроизоляционной обмотки, а также (благодаря низкой плотности) в авиа-, приборо- и ракетостроении.
  2. ЛЭС, ГОСТ 5937-81 – то же, что и предыдущая марка, но более долговечная и дорогая.
  3. ЛЭСП – лента полотняного переплетения из стеклянных (в утке) и ПЭ (в основе) нитей. Используется для электроизоляции, более стойкая к механическому и электрическому воздействию, по сравнению с Х/Б и лавсановой лентами.



Лента ЛЭТСАР

ЛЭТСАР – это особый тип технической ленты, произведенный на основе силоксановых полимеров с вулканизацией радиационным методом. Особое свойство ленты ЛЭТСАР – самослипание под воздействием высоких температур и применение при очень высоких температурах.

Так, красная лента марки “К” используется при температуре -50+2500С и кратковременно +3000С.

Белая лента марки «Б» успешно эксплуатируется при температуре -50+2000С и кратковременно +2500С.
