Обзор и применение электроизоляционных трубок

Изоляционные трубки – это электромонтажная фурнитура, назначение которой, на первый взгляд очевидно: оберегать провода и износа, а человека от удара током. На самом деле, функционал трубок несколько шире. В этой статье мы подробнее расскажем о том, что такое электроизоляционные трубки, рассмотрим наиболее распространенные марки и типы, узнаем об особенностях их применения - как классических способах использования, так и весьма оригинальных.

Применение электроизоляционных трубок: общие сведения

Подавляющее большинство покупаемых электроизоляционных термостойких трубок в дальнейшем служат дополнительной изоляцией электропроводов бытового и промышленного оборудования.

Они используются для:

• производства и обмотки выводных и монтажных электропроводов;
• изоляции проводных соединений и токоведущих элементов;
• ремонта повреждённой изоляции;
• обустройства бандажа для проводных пучков;
• концевых заделок кабелей и т.д.

Термостойкие электроизоляционные трубки изготавливаются из из резиновой смеси на основе кремнийорганического каучука или термоусаживаемых полимеров, а также - с применением стекловолокна. В зависимости от используемых материалов и пропитки, каждый вид изоляционной фурнитуры приобретает особые свойства, физико-механические и диэлектрические характеристики и получает собственную марку. И, конечно, они отличаются техническими возможностями и, соответственно, потенциалом использования.

Далее мы подробно рассмотрим технические параметры и особенности использования наиболее востребованных типов трубок.

Трубки ТКР

Трубки из силиконового каучука (резиновых кремний органических смесей для электроизоляции). Класс нагревостойкости Н по ГОСТ 8865.

Условия эксплуатации:

• напряжение до 1200 Вольт;
• частотой 500 Гц;
• при температуре от - 60 до +180 градусов.

Трубки ТКСП

Электроизоляционные трубки ТКСП состоят из стекловолоконного шнур-чулка плотного плетения, пропитанного кремнийорганическим лаком с оболочкой из кремнийорганической резины (силиконовый каучук).

Трубки такого типа используются, главным образом, для электроизоляции монтажных и выводных проводов электрического оборудования, токоведущих участков различных электротехнических приборов и радиоаппаратуры классов нагревостойкости H и N. Нередко используются при производстве домашних нагревательных и электроприборов.

Технические условия экплуатации:.

• напряжение переменного и постоянного тока до 660 Вольт;
• частотой до 500 Герц;
• в температурном диапазоне от -60 до 180 градусов по Цельсию.

Трубки ТКСП не выделяют вредных веществ, взрывобезопасны и малогорючи при значительном нагревании. Очень мягкие, гибкие, выпускаются в белом цвете, а также в красном, синем, зеленом и сером цветах.

Срок хранения 2 года.

Утвержденный код ТУ на трубки электроизоляционные гибкие марки ТКСП – 3491-002-41533292-2001.

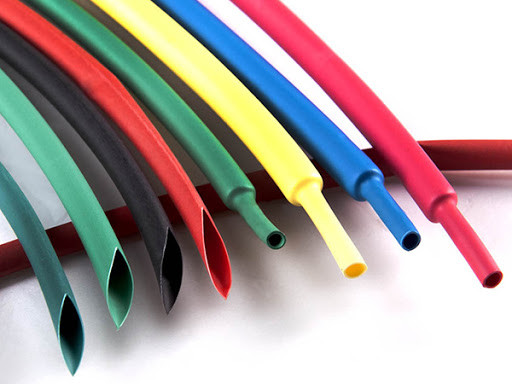

Термоусаживаемые трубки ТУТ

Особенный вид диэлектрических трубок – это трубки ТУТ, главной особенностью которых является свойство корректировать свои размеры при нагревании (под воздействием горячей воды, пламени, горячего воздуха). При этом, при нагревании диаметр может уменьшиться в несколько раз, а длина в то же самое время – всего на ⅕, а у высококачественных изделий длина сохранится и вовсе на 90-93%. При уменьшении диаметра стенки трубки становятся толще, что улучшает ее диэлектрические свойства.

Особенности использования:

• в качестве классических маркированных кембриков в электрических щитках и автомобильной проводке;
• при электромонтажных и ремонтных работах в качестве замены изоленты;
• в качестве антикоррозионной и гидроизоляционной защиты
• для покрытия роликов и катков конвейеров;
• в качестве защиты проводов и кабелей бытовых устройств. Например, наушников и “зарядок”.

В конце нашей статьи мы перечислим и другие – не очевидные, но распространенные способы применения ТУТ.

Трубки ТВЛ

Лакированные или линоксиновые трубки ТЛВ – это х/б шнур-чулки, пропитанные масляным или полиэфирным диэлектрическим лаком. Изготавливаются без применения щелочей методом термопластификации. Отличаются высокой химической сопротивляемостью, благодаря чему получили распространение в качестве обмотки и механической защиты в промышленном электрическом оборудование, оборудовании медицинского назначения, бытовой техники.

Основные параметры:

• рабочие температуры от -50 до +105 градусов;
• толщина стенок трубки 0,2 -0,9 мм.
• размер 0,5-27 мм;
• диаметр от 1-11 мм;
• длина до 1 м.

Гарантийный срок хранения — 18 месяцев.

Трубки ТСПк

Это трубки из стелонитей, пропитанные силиконом. Среднее эксплуатационное напряжение: 2500 Вольт при температуре от -10 до + 200 градусов по Цельсию.

Электроизоляционные трубки ТСПк служат эффективным диэлектриком с гибкой и мягкой текстурой. Выпускаются в размере 0,5-25,0 мм с толщиной стенок в 0,3-0,05 мм.

Назначение: электроизоляция проводов с классами нагревостойкости H и N, в бытовых электрических устройствах и т.д.

Трубки ТКСПр

Конструкция трубки состоит из стекловолоконного шнура и силиконовой резины (внутри), пропитанной силиконом. Трубка отличается высоким классом электроизоляции и уровнем температурного сопротивления.

Области применения аналогичны шнурам ТСПк, но с учетом других технических параметров:

• Размер 1,0 мм - 12 мм;
• Толщина стенок 0,08 -1,25 мм;
• Рабочие температуры -60°С +200°С;
• Среднее рабочее напряжение 7000 В.

Стеклошнур-чулок ШС

Отличается высокой температурной стойкостью, эластичностью и стойкостью к атмосферному воздействию.

Рабочее напряжение 300-700 Вольт.

Толщина стенок 0,18 ± 0,05 мм;

Рабочие температуры -10°С +600°С;

Размер 0,5 мм - 30 мм;

Поливинилхлоридные трубки

Трубки изготавливаются из ПВХ пластиката типа 305 по ГОСТ 17675-87.

Используются в качестве дополнительной изоляции и механической защиты проводов электротехнического оборудования, эксплуатирующегося при напряжении до 1000 Вольт частотой до 50 Гц.

В зависимости от используемого пластиката изготавливается различных марок, размеров и цветов.

В завершение – разнообразные способы использования термоусаживаемых трубок

Из всех перечисленных типов электроизоляционной фурнитуры наиболее интересный, с точки зрения использования - это термоусаживаемые трубки ТУТ, отличающиеся способностью к усадке.

Помимо электроизоляции, ТУТ часто используют:

1. В производстве литиевых аккумуляторов электронных сигарет для исключения короткого замыкания.
2. Цветовой маркировки изделий. При этом даже не нужно покрывать провод полностью - достаточно небольшого отрезка, усаженного на конец проводника прямо поверх изоляции.
3. В качестве стягивающего изолирующего элемента для формирования жгутов (менее эффективная, но интересная альтернатива стяжкам).
4. Для изоляции жала отвертки в качестве альтернативы изоленте.
5. В качестве противоскользящего декоративного покрытия для целого ряда изделий: ручных инструментов, рукояток, перил, весел, спортивного инвентаря и т.д.

И это еще не весь список!
