Все про электрокартоне

Все про электрокартоне

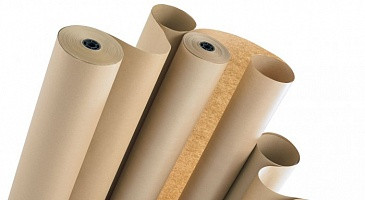

Для виготовлення цього компонента використовується небеленое сировину хвойних порід дерев, тому картон має світло-коричневим відтінком. Основне завдання ЕК – забезпечувати електроізоляцію при складанні електроприладів, вузлів і апаратів. На виробництво пресшпан поставляється в рулонах і листах.

електрокартон фотоЕлектрокартон поділяється на марки, що мають буквене позначення. Всього налічується 7 марок, що носять позначення букв: А-Г, а також поєднань АМ, ЕКС, ЕВ.

  1. А – застосовується в трансформаторах і електроприладах високої напруги, номіналом до 750 кВ.
  2. Б – витримує навантаження до 220 кВ. Застосовується в деталях з ярмовой ізоляцією. Також застосовується для посилення взуттєвих задників зсередини.
  3. В – основний діелектрик в обладнанні з малим вмістом олії. Особливості: висока щільність, опір стисненню.
  4. Р – для заповнених маслом середовищ. Робочий температурний межа до 105°С.
  5. ЕВ – цей папір призначений для роботи на відкритому повітрі. Температурний поріг – не вище 90°С. Дане сировину зустрічається в конденсаторах, трансформаторах і перемикачах. Також є матеріалів для виробництва швейних лекал, зварювальних масок, електроізоляційних прокладок. Можна сказати, що саме ця марка поширена найбільше.
  6. АМ – відрізняється високою стійкістю до розрядів, завдяки чому є відмінним варіантом для приладів з напругою в 750 кВ.
  7. ЕКС – працює в симбіозі з масляною середовищем. Товщина листа від 1 до 8 мм. Межа по температурі 105 °С, за напругою – 220 кВ.

Як видно, електрокартон поширений в електротехніці та електрифікації. Без нього не представляється можливим створювати трансформатори для підстанцій, забезпечувати виробництво конденсаторів, які застосовуються в будь-яких промислових і побутових приладах.



Сфери застосування пресшпану

Спочатку для ЕК була відведена роль ізолятора, але оцінивши інші якості, а також універсалізм даної сировини, людство навчилося використовувати електрокартон по максимуму. Були задіяні відразу кілька напрямків, які роблять ставку на такі властивості картону, як твердість, гладкість, стійкість до зносу, низький показник стисливості. Пошуки та експерименти, в результаті призвели до того, що в даний час ЕК задіяний у швейній, меблевій галузі, виготовленні виробів та електрообладнання. Розглянемо кожне з напрямків.

Електрообладнання

Ізоляційні якості пресшпану зробили його єдиним рішенням для складання трансформаторів, конденсаторів, генераторів та іншого обладнання. Варто відзначити, що деякі марки ЕК здатні тривалий час контактувати з нафтопродуктами без шкоди для власної цілісності. Такі марки йдуть у виробництво масляних трансформаторів. Секрет стійкості – найвища щільність целюлозних волокон.

Засоби захисту

Людство досягло значних успіхів у розробці полімером, але зварювальні маски як і раніше воліють робити з пресшпану. З-за високого рівня стиснення, картон перетворюється в якусь подобу текстоліту, тому не загоряється навіть при сильному термічному впливі.

Швейна галузь

електрокартон для лекал фотоЩільність та дешевизна ЕК зробили його улюбленим інструментом швейних майстерень і цехів. З електрокартону роблять лекала, зберігають свою форму десятиліттями. При необхідності картонні шаблони скручуються, але знову знаходять первісну форму, коли це потрібно. Довговічний і надійний матеріал, до того ж, стоїть дешевше пластикових шаблонів.

В швейному справі переваги віддаються листах товщиною від 0,1 до 0,5 мм. Більш товстий матеріал не підходить для розкрійного обладнання і друку. Так і ручна обробка ножицями стає проблематичною.

Фахівці швейної справи навчилися градировать призначення ЕК, в залежності від його товщини:

  • 0,1 мм – для разових шаблонів. Зазвичай потрібні для пошиття одягу на замовлення;
  • 0,2 мм – оптимальний варіант багаторазових лекал для ручного розкрою;
  • 0,3 мм – з них роблять щільні, але при цьому тонкі лекала для обмеловки;
  • 0,4 мм – для великих шаблонів. Зручний формат, придатний як для обмеловки, так і для контурної розкроювання ножем;
  • 0,5 мм – з цієї сировини створюють товсті лекала, з якими можна працювати навіть без обмеловки, безпосередньо розкроюючи ножем.

Пресшпан надає форму козиркам головних уборів, ущільнює взуттєві задники, поясні ремені, чохли для телефонів, сумки та рюкзаки. При цьому целюлозна армування не боїться води, відмінно переносить прання, протистоїть деформації. Спробуйте зігнути козирок кепки, і ви зрозумієте, наскільки це міцний матеріал. На відміну від пластику, картон не лопається, але практично завжди повертається у вихідне положення.

Печать лекал на электрокартоне осуществляется плоттерами. Для этой техники прессшпан выпускается в листах определенного формата. ЭК при необходимости размечают шариковой ручкой, карандашом или маркером. В этом плане, он мало чем отличается от обычного листа бумаги.

Производство мебели

В первую очередь электрокартон используется в производстве мягкой мебели. Им обшивают спинки, каркасы подлокотников. Сверху прибивается мягкий наполнитель и натягивается чистовая обивка. Прессшпан способен выдерживать высокие механические нагрузки, при этом его стоимость куда ниже ценника на ДВП. В мебельном производстве закрепился лист ЭК, толщиной 2-3 мм.

Прессшпан, как сырье для искусства

Сегодня из плотного картона делают поделки и дизайнерские предметы интерьера. Люстры, светильники, торшеры, инсталляции – это лишь малая часть того, куда добралась фантазия мастеров.



Технические аспекты выбора электрокартона

Если вы планируете купить электрокартон, но не знаете с чего начать, предлагаем следующий список критериев.

  1. Рабочая температура
  2. Процент линейной деформации
  3. Пробивное напряжение
  4. Плотность
  5. Уровень абсорбции масла
  6. Прочность на разрыв

Если выбираете прессшпан для лекал и обувных вставок, учитывайте только плотность и толщину. Для производства электрооборудования будут важны все параметры. Упростить выбор можно с помощью таких ориентиров, как ГОСТ. Выпуск ЭК, предназначенного для трансформаторного железа, подчиняется требованиям ГОСТов 2824-86 и 4194-88. В рамках этих нормативов установлены следующие критерии: деформация не более 1%, температура 95-105°С. Остальные параметры рассчитывают в зависимости от внешних эксплуатационных условий.
