Застосування термоусадочної трубки

Застосування термоусадочної трубки

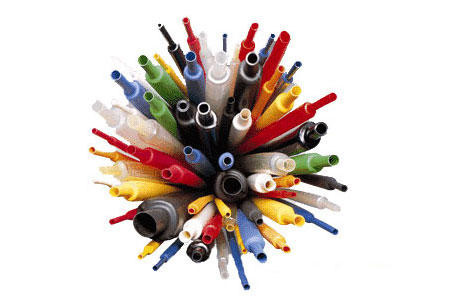

Як правило, термоусадочна трубка застосовується для електроізоляції, захисту від механічних пошкоджень і корозії. Термоусадка проста у використанні, все що потрібно — надіти на об'єкт і нагріти, при нагріванні матеріал вмощується і повністю повторює форму. Далі розглянемо як правильно вмощується термозбіжна трубка, які інструменти потрібні і де використовується.



Де використовується термоусадка

Термоізоляція використовується в різних сферах життя, від будівельних робіт та ізоляції проводки, до кораблебудування. Застосування термозбіжних трубок:

  • зовнішня захист від механічних пошкоджень;
  • ізоляція місць з'єднання проводів;
  • ремонт пошкодженої ізоляції;
  • надання додаткової жорсткості кабелю;
  • з'єднання декількох кабелів в джгут;
  • маркування виробів;
  • декоративне оформлення дрібних деталей.

При роботі з проведенням на виручку прийде кембрик, деталь незамінна при ізоляції невеликих ділянок кабелю. За пару секунд можна заізолювати кінці проводів, а також зазначити відповідним маркуванням.

Для кабелів, що використовуються для заземлення випускають спеціальні жовто-зелені трубки.

Різноманітність кольорів дозволить маркувати всю проводку різним кольором. Для маркування трифазної мережі використовуються червоний, жовтий і зелений кольори. При роботі з ланцюгами змінного струму червоний використовується для позитивного значення, чорний для негативного. У випадку, коли необхідно зберегти рухливість ізоляції, використовують гнучкі електроізоляційні трубки.



Ніж саджати

Питанням, ніж посадити термоусадочну трубку, найчастіше задаються початківці електрики. Як правило, для усадки використовується гаряче повітря, нагріте до +120° і вище (в залежності від типу трубки). Для роботи знадобляться такі інструменти:

  • пропан-бутанові пальника;
  • будівельний фен зі змінними насадками;
  • інфрачервоний нагрівач;
  • газовий паяльник.

Чим щільніше матеріал усадки, тим більша температура потрібна для нагрівання, в деяких випадках температура може досягати 350 градусів.

Для щільних термоусадочних труб використовують пальника, так як у промислового фена температура нагріву варіюється від 50 до 650°.

Такої потужності може просто не вистачити, розподіл тепла буде нерівномірним, а техніка просто вийде з ладу. В домашніх умовах усадку виробляють за допомогою звичайних сірників або запальнички, в рідкісних випадках використовується пальник газової плити.



Як підготувати об'єкт

Основним етапом будь-яких робіт є правильна підготовка інструментів і робочих об'єктів. Порядок дій:

  • очистити і знежирити робочу поверхню за допомогою розчинника;
  • зрізати верхню оболонку і зачистити наждачним папером з дрібним абразивом (для кабелів з PVC);
  • попередньо прогріти (оболонка PE);
  • металеві вироби попередньо зачищаються наждачним папером і прокаливаются вогнем.

При правильній підготовці покриття ляже рівно і без повітряних кишень.



Як підготувати термоусадку

Перше, що потрібно зробити перед термоусадкою — вибрати відповідну за параметрами і розмірами трубку. Діаметр термоусадки повинен бути на 20% менше, ніж вихідний предмет. В іншому випадку виникне повітряний зазор між покриттям і трубка може звалитися. До початку термоусадочних робіт розмір кембрика повинен бути більше. Якщо неправильно підібрати розмір, то трубка взагалі не налізе.

Варто звернути увагу також на коефіцієнт усадки. Як правило, при нагріванні трубка зменшується в двічі, але бувають випадки, коли коефіцієнт становить 6:1.

У разі, коли трубка з товстими стінками, перед початком роботи необхідно її нагріти. Це забезпечить рівномірну усадку по всій площі.



Як саджати

Крім підготовки самого об'єкта, ключову роль відіграє також правильна усадка. Що робити, щоб посадити ізоляцію і не допустити помилок:

  • надягаємо трубку відповідного діаметру на поверхню, яка потребує ізоляції;
  • встановлюємо правильний температурний режим (варіюється від +70 до +200°С);
  • починаємо прогрівати посередині, щоб усадка була рівномірною, а краї щільно прилягали;
  • прогріваємо рівномірно, постійно переміщаючи джерело тепла по всій площі, щоб не допустити перегріву;
  • залишити ізолюючий предмет остигати.

Як користуватися термозбіжної трубкою фото

Температура нагріву також залежить від типу трубки, для PBF варіюється від +120 до +200. TCT нагрівають від +70 до +110. Для уникнення неприємних ситуацій у вигляді перегріву, скручування або хвилеподібною усадки не рекомендується нагрівати понад зазначених температур. Коли внутрішня сторона трубки покрита клейовим речовиною, то після нагрівання клей виступить на поверхню з вільних кінців. Правильно усаджена трубка буде гладким, без опуклостей і повітряних кишень.



Як правильно вибрати термоусадочну трубку

Часто в гуглі зустрічається запит «термозбіжна трубка використання», початківці електрики можуть не знати, що для ізоляції проводів і кабелів важливо не тільки правильно вибрати потрібний діаметр, але і товщину стінок. У залежності від матеріалів, які були задіяні в виготовленні залежать технічні характеристики. На що звертати увагу при виборі:

  1. Наявність клейового шару. При нагріванні клей використовується як герметик і забезпечує додатковий захист від вологи та повітря.
  2. Діаметр труби. До початку усадки діаметр повинен бути більше виробу, так як у випадку неправильно підібраного розміру просто не налізе на об'єкт.
  3. Діаметр після усадки. Після нагрівання, трубка вмощується на чверть від вихідного розміру. Якщо ні, то є ймовірність появи повітряних кишень і горбів.
  4. Товщина стінок. Тонкі стінки використовуються в універсальних варіантах. Середні і товсті посилюють захист від механічних пошкоджень і підсилюють ізоляцію.
  5. Колір. Найпопулярнішим вважається чорний, інша колірна гамма використовується переважно для маркування та декору.
  6. Температура усадки. Данный параметр показывает температуру, которую нужно выставить на источнике нагрева.
  7. Температура эксплуатации. Показывает температурный диапазон, при котором изоляция сохраняет все свои рабочие свойства.
  8. Упаковка. Как правило, трубки поставляются бухтами или отрезками.
  9. Рабочее напряжение. Термоизоляция рассчитана на силу тока от 1 до 35 кВ. Трубки для высоковольтных проводов усаживаются на медную основу.
  10. Химическая стойкость. Чем выше показатель, тем в более агрессивной среде можно использовать термоусадку.
  11. Матеріал. Класичні термоусадочні трубки виготовляються з поліолефіну. Для ізоляції спеціального призначення використовують силікон, каучук і т. д.
  12. Вогнетривкість. Ізоляція з вогнетривким властивістю може горіти у відкритому вогні, при відсутності джерела — відразу гасне.

Також, при виборі не варто враховувати тільки зовнішній вигляд трубки.
