Термоусадочна трубка: призначення, види, характеристики

Термоусадочна трубка: призначення, види, характеристики

Термоусадочна трубка, ТУТ, кембрик термозбіжний, термоусадка – це назви полімерної трубки, яка замінила ізоляційну стрічку в электромонтажном справі, а також використовується для герметизації, антикорозійного захисту, бандажування проводів, їх маркування і т. д. Особливістю такого типу ізоляції є здатність трубки звужуватися в кілька разів при нагріванні, з незначним зменшенням загальної довжини. Так, при температурному впливі на ТУТ її діаметр може скоротитися в кілька разів, а довжина в той же самий час – всього на 20%. Трубки високої якості і зовсім зберігають свою довжину на 90-93%. При звуженні стінки термоусадки стають товщі, що покращує її електроізоляційні якості.

Отже, вже на початку ми розповіли про те, що таке термозбіжна трубка і в чому її головна особливість. Далі ми розглянемо основні характеристики ТУТ, її призначення та види.

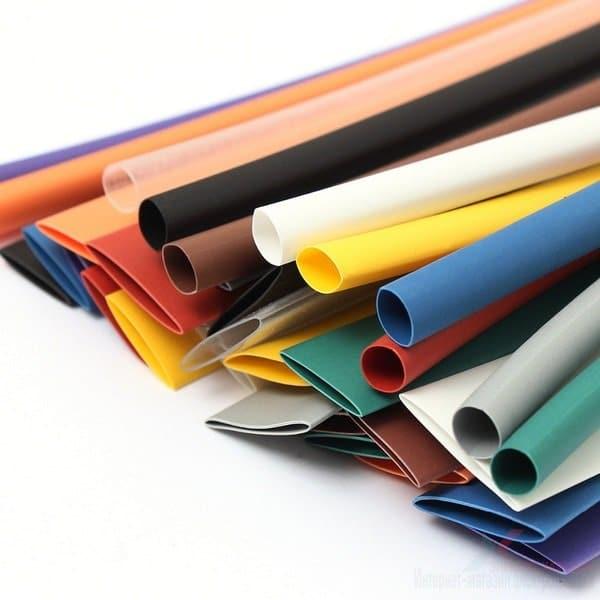

Призначення ТУТ: електроізоляціяКольорова термозбіжна трубка фото

ТУТ найчастіше використовують в якості діелектрика там, де раніше не могли обійтися без ізоляційної стрічки. Правда, і сьогодні трубки іноді використовують в тандемі з ізолентою. За допомогою ТУТ установка електроізоляції стиків проводів до електричних щитках і автомобілях проходить на порядок швидше і надійніше. Ізолента потрібна тільки в тих місцях, де відзначається різка зміна форми ізолюються об'єкта з виступаючими кутами або значна різниця діаметрів з'єднуваних елементів.

Основні варіанти використання термоусаджуваних трубок в процесі електромонтажних та ремонтних робіт:

  • електроізоляція кабельних стиків, відновлення пошкодженої ізоляції;
  • захист кабелів від корозії, хімії і банальної пилу, їх амортизація;
  • ізоляція ТУТ оберігає провід від деформації місця вигину;
  • його можна використовувати для зв'язування джгутів із дрібних кабелів;
  • в якості звичних маркованих кембріков в електрощитах і автомобільної проводки.

Перед тим, як використовувати термоусадочну трубку, слід ознайомитися зі списком обмеження її експлуатації. Так, вона заборонена до використання близько нагрівальної техніки. Вона не повинна охоплювати проводу чайники, праски або електрообігрівача.

Також фахівці не рекомендують встановлювати ТУТ в місцях постійного тертя кабелю, дотиків з металом або пластиком.



Інші застосування ТУТ

Амортизація будь-яких виробів, на яких допустима усадка ТУТ. При чому трубка в даному випадку оберігає від ударів, порізів і подряпин не тільки об'єкт захисту, але і зовнішні предмети і поверхні від зіткнення з цим об'єктом. Приклад: конвеєрні ролики, які дуже часто піддаються усадці товстостінної ТУТ. Трубка не тільки подовжує термін служби роликів, але і оберігає від пошкодження об'єкти, що переміщуються конвеєрної лінії.

необхідна температура усадки трубок тут фотоТакож ТУТ часто використовують для захисту паливних і гідравлічних проводів, схильних до абразивного впливу піску, гравію і т,д.

Зниження рівня шуму або вібрації об'єктів. Тут варіантів використання маса: від шумоізоляції тих же конвеєрних роликів до усадки дверного обмежувача, ніжок столів і стільців (шматочками трубки), ручок ключів і т. д.

Для антикорозійного захисту металевих виробів: поручнів, ручок, інструментів, садового інвентарю і багато чого іншого. Ручки інструментів покривають ТУТ, також для їх ізоляції та виключення ковзання.

Для постійної фіксації різних предметів між собою в побуті.

Для маркування об'єктів і обладнання. Мало того, що трубки завжди пофарбовані в яскраві кольори, так на них ще і зручно залишати записи маркером.

Отже, для чого термозбіжна трубка потрібна у виробничій сфері та домашньому господарстві? Як бачите, способів застосування дуже багато. Саме ТУТ ви бачите на з'єднанні проводів своїх навушників і зарядних пристроїв. Трубки навіть використовують в конструкції електронних сигарет: для ізоляції літієвих акумуляторів.



Види термозбіжних трубок за способом виробництва

Сьогодні на ринку представлено широке розмаїття ТУТ. Їх можна розділити на три групи зі своїми умовами класифікації.

Отже, розглянемо види термоусадок, класифікуються за способом виробництва та використовуваній сировині:

  1. Еластомери. Матеріал на основі синтетичного каучуку. ТУТ такого типу відрізняються термостійкістю до 175°С і впливу паливно-мастильних матеріалів
  2. Поліолефінові. Зустрічаються частіше інших. Основною сировиною виступає радіаційно або хімічно «зшитий» поліетилену з домішкою різних добавок для придушення горіння, пластифікаторів, барвників і т. д
  3. Поліестер. Змінивши ПВХ, поліестер відмінно зарекомендував себе при виготовленні тонкостінних і сверхтонкостенных ТУТ завдяки високій міцності і стійкості до химвеществам.
  4. ПВХ. ПВХ сам по собі - відмінний ізолятор, однак трубки з нього здатні експлуатуватися в досить вузькому температурному діапазоні - 20°С до 80°С. До того ж, термопластичний полівінілхлорид токсичний при горінні.
  5. Трубки з фторполимеров. Вони виготовляються шляхом складної обробки, і вважаються одним з найбільш стійких до впливу агресивних речовин (кислоти, луги, пари) ізоляторів .Використовуються для роботи в умовах високих температур або агресивних речовин.
  6. ТУТ на силіконовій основі. Дуже гнучкі, нетоксичні при горінні, але уразливі перед органічними розчинниками.



Класифікація термоусадки по товщині стінок

Ще одна важлива для термоусадки характеристика, що визначає допустимі умови експлуатації. Так, ТУТ поділяють на:

  • тонкостінні;
  • середньо-стінні;
  • товстостінні.

Термоусадочні трубки термоусадки фотоСтінки першій мають товщину не більше 1 мм після усадки. Показник усадки такого типу ТУТ зазвичай від 2: 1 до 4: 1. Як правило, це чорні, кольорові та безбарвні ізолятори без клей-шару.

Що стосується середостінних і товстостінних термозбіжних трубок: товщина стінок після усадки тут може досягати 1,5-4,5 мм. Показник усадки від 2 до 1 та 6 до 1. Клейовий шар зазвичай є.



Основні характеристики

У побуті трубки підбирають "на око", ріжуть, склеюють і т. д. При проведенні електромонтажних і ремонтних робіт це неприпустимо. Майстер повинен добре орієнтуватися в асортименті і вибирати підходящу модель в залежності від характеристики термоусадки та умов її майбутнього використання.

Розглянемо основні умови для вибору ізоляції:

  1. Показник усадки. Як ми вже згадували, в трубок з тонкими стінками він досягає 2 до 1 та 4 до 1, а для товстостінних термоусадок з клейовим шаром до 6 до 1.
  2. Наявність клей-шару. Ця умова визначає здатність ТУТ до герметизації з'єднань і можливість подальшого демонтажу ізоляції. Клейовий шар являє собою термоплавкий клей, нанесений з внутрішньої сторони трубки. При нагріванні і усадці він заповнює всі проміжки між трубкою і кабелем, повністю герметизируя з'єднання. Правильно встановлена ізоляція такого типу надалі не демонтується.
  3. Стійкість до хімічного, термічного та механічного впливу. Різні марки ТУТ більш або менш стійкі до агресивних середовищ, температури, світлостабілізовані, стійкі до загоряння і ультрафіолету і т. д.
  4. Колір термотрубки. Кольорові, прозорі, чорні, двоколірні.

Що стосується розмірів термоусадки: розмірний ряд залежить від виробника, варіантів безліч. Можна знайти трубки з діаметром від 1 до 500 мм.

ТУТ з тонкими стінками великого діаметру продаються в сплющенном вигляді, який більше нагадує стрічку. Так зручніше її перевозити.

Усадка з товстими стінками і клей-шаром продається тільки у відрізках по 1.22 мм, що виключає появу зламів.

Про те, як користуватися термозбіжної трубкою, ми писали раніше в статті. Рекомендуємо ознайомитися з нею в нашому блозі.
