Синтофлекс – нове покоління діелектриків. Що таке синтофлекс?

Синтофлекс – нове покоління діелектриків. Що таке синтофлекс?

Синтофлекс, відомий також, як пленкосинтокартон, відноситься до числа композитних матеріалів, застосовуваних в якості діелектриків обмоток трансформаторів. Головним чином таке діелектрик використовується в низьковольтне устаткування промислового і побутового призначення. Тим, хто вперше зіткнувся з синтофлексом, може здатися дивним, що до назви сировини додають числові значення, начебто 41 або 141. По суті, це однакові матеріали, цифра в назві яких означає тільки те, що синтофлекс з індексом 141, має плівку ПЕТ з обох сторін картонного підстави.

Отже, синтофлекс це – сучасна альтернатива электрокартону, відрізняється від попередника:

  • високою термостійкістю;

  • зносостійкість;

  • стійкістю до пробою.

Сфери застосування – електроніка та електротехніка. Електроізоляційні папери вичерпали можливості в якості діелектриків. Їм на зміну прийшли синтофол і синтофлекс, що при меншій вартості виробництва пропонують більш якісну реалізацію ізолювання струмопровідних середовищ.



Склад синтофлекса

Ми вже з'ясували, що синтофлекс – це композит, до складу якого входить картон і ПЕТ плівка, однак це справедливо лише до марок 41 і 141. Насправді комбінацій із застосуванням інших сировинних рішень набагато більше. Щоб зрозуміти це, достатньо розібратися в розшифровці числових індексів:

  • ПЕТ плівка – «1»

  • Поліефірна плівка – «2»

  • Електрокартон – «4»

  • Папір поліефірна – «5»

  • Поліефірно-арамідний папір – «6»

  • Арамидный шар – «8»

  • Склотканина – «9»

Знаючи цю розшифровку, ви зможете без проблем підібрати синтофлекс склад якого буде повною мірою відповідати технічним характеристикам обладнання.



Різновиди синтофлекса

Даний ізолятор ділиться на п'ять груп, залежно від комбінації і типів полімерних шарів.

  1. 41/141. Спираючись на дані, наведені вище, нескладно здогадатися, що до складу цієї групи входить целюлозний шар, з одного або двох боків обрамлений поліетиленовою плівкою. Використовується в апаратах з межею нагрівання до 130°С. Затребуваний при ізолювання статорів електродвигунів. Можливий ресурс – 20 000 годин.

  2. 51/515. Складається з дво-, одношаровій поліефірної плівки, обробленої смолою. Використовується в якості пазової ізоляції. Стандартний температурний межа - 130°С, але за рахунок додаткових просочень він зростає до 155°С. Термін служби 30 000 годин.

  3. 61/616. «Бутерброд» з поліефіру (один або два шари) і картонної основи. Застосовується для ізоляції приладів, обмотка яких нагрівається до 155°С. Приблизний експлуатаційний ресурс знаходиться на відмітці в 20 000 годин.

  4. 81. Поліефір + арамідний папір. Преміальний варіант для низьковольтних електромашин. Характеризується високою термостійкістю, довговічністю.

  5. 818. Плівка поліамідна + арамідний папір. Пропонує максимальну міцність і зносостійкість на рівні 45 000 годин.

Коли в своїх пошуках, ви натикаєтеся на словосполучення на зразок синтофлекс ГОСТ, це говорить про те, що вам пропонують товар, що відповідає номенклатурі ТУ 3491-003-00214639-01. Тобто, перед вами якісний, сертифікований товар.



Як і де застосовується синтофол і синтафлекс?

Як вже було зазначено, основне застосування згадані діелектрики знайшли у виробництві трансформаторів, генераторів, електродвигунів. Їх наявність забезпечує ізоляцію:

  • пазів;

  • фаз;

  • шарів обмотки;

  • кришки-клина.

Окремі матеріали цієї групи використовують і в ізоляції компенсаційних котушок, обмоток якоря.

До достоїнств пленкосинтокартона відноситься підвищена міцність і гнучкість, солідний робочий запас, надійність, збереження ізоляційних властивостей навіть за умови регулярних термічних навантажень.



Деякі технічні параметри

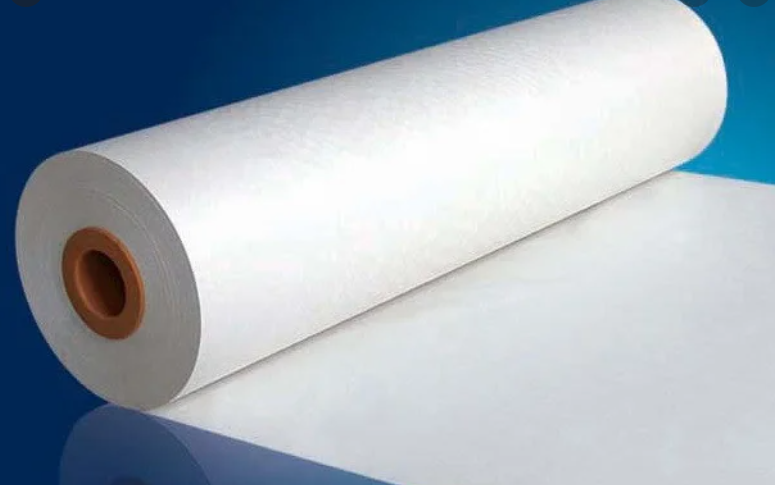

Матеріал відпускається в рулонах 450-1000 мм завширшки, і діаметром 100-350 мм. Товщина безпосередньо залежить від марки, і становить 0,13-0,48 мм відповідно. Коли кажуть – синтофлекс щільність, то мають на увазі поверхневу щільність, вимірюється в г/м2. Показник щільності безпосередньо пов'язаний з товщиною – чим товще ізолятор, тим він щільніше. Середні значення для різних марок:

  • 51/511: від 189 до 588 г/м2;

  • 61,81: від 197 до 547 г/м2;

  • 616: від 254 до 604 г/м2;

  • 818: від 254 до 604 г/м2.

При виборі синтофлекса важливо дотримувати два простих правила: пряме співробітництво з виробником, наявність документів, підтверджуючих якість товару. Правила пов'язані, і є наслідком один одного. У гонитві за дешевою сировиною, зростає ризик нарватися на китайські аналоги, які, як відомо якістю не блищать.
