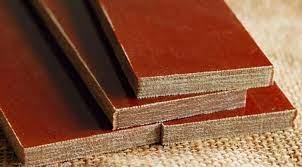

Гетінакс листовий

ГЕТІНАКС

Пластик на основі паперу - гетінакс - використовують як електро-ізоляційний матеріал, що працює протягом тривалої температури від -65 до + 105 °С, а також як конструкційний і декоративний матеріал. Гетинакси широко застосовують у електричних машинах, трансформаторах (у якості високовольтної ізоляції) та інших апаратах, при виробництві телефонної арматури, у радіотехніці (для виготовлення друкованих схем). З гетинаксу виготовляють панелі, щитки, прокладки, кришки, шайби, малонавантажені вироби тощо.

Гетінакс марки I (ГОСТ-2718-74) на основі фенолформальдової смоли виготовляється товщиною від 0,4 до 50 мм. Має високі механічні властивості і тому добре піддається механічній обробці різьбленням та свердлюванням, а також відрізняється низьким водопоглинанням та збереженням електроізоляційних властивостей під час зміни вологості. Рекомендується для використання в низьковольтній технології до 1000 В для роботи на повітрі в умовах нормальної відносної вологості навколишнього середовища і в трансформаторному маслі.

Гетінакс марки V (ГОРСТ-2718-74) на основі штучних епоксидної та фенолформальдегідної смоли виготовляється товщиною від 1,0 до 50 мм. На рівні з високими механічними показниками мають чудові електроізоляційні властивості: висока електрична міцність вздовж шарів та низького значення тангенса кута діелектричних втрат. Як електроізоляційний матеріал застосовується в умовах нормальної відносної вологості повітря та трансформаторної олії під час напруження понад 1000 В і частоті струму до 106 Гц.

Гетіинакс марки X (ГОСТ-2718-74) на основі модифікованої фенолформальдової смоли виготовляється товщиною від 0,4 до 2,5 мм. Має високий рівень фізики-механічних властивостей, відмінно піддається механічній обробці, чудово штампується на холоді. Як електроізоляційний матеріал застосовується в умовах нормальної відносної вологості навколишнього середовища та трансформаторної олії при напруженні до 1000 В.

Гетинакс Лавсановий електротехнічний марки ЛГ (ТУ 16-503.224-822) являє собою шари газетного матеріалу, що складається з декількох шарів поліефірного паперу, просочених термореактивним зв'язком. Він використовується в якості електроізоляційного матеріалу для роботи на повітрі в умовах нормальної відносної вологості, а також в умовах підвищеної вологості 93% при температурі 40 °С.

Гетинакс Непридатні марки ГН (ТУ ОЯШ 503.103-93) являє собою пластистий пресний матеріал, що складається з арамідного паперу, просоченого епоксидною смолою. Він використовується в якості електроізоляційного матеріалу для роботи на повітрі в умовах нормальної відносно вологості, а також в умовах підвищеної вологості 95% при температурі 40 °С. Гетинакс аамидний застосовується в якості електроізоляційного матеріалу, в тому числі для сухих пожежних трансформаторів. Клас нагрівання Н (180 градусів).
