Що таке трубка ТКР
Якщо ви вперше зіштовхуєтеся з цим терміном і не розумієте, що таке ТКР — це абревіатура від “трубка кремнійорганічна резинова”. Іноді її називають просто силіконовою, але точніше говорити саме «кремнійорганічна». Мова про спеціальну трубку, яку надягають на провід або з'єднання для захисту від електрики, тепла та зовнішнього середовища.
Говорячи про те, що таке трубка ТКР, багато хто уявляє собі щось типу термоусадки. Але це інший клас ізоляції. Термоусадка вимагає нагрівання, щоб «сісти» на провід. ТКР одягається відразу в потрібній товщині й залишається гнучкою за будь-якої погоди, не боїться ні спеки, ні холоду, ні хімії.
Як влаштовано ізоляцію ТКР і з чого вона зроблена
Основний матеріал — еластомер на основі кремнійорганічних сполук. Це гума, отримана з використанням кремнію замість вуглецю в структурі.

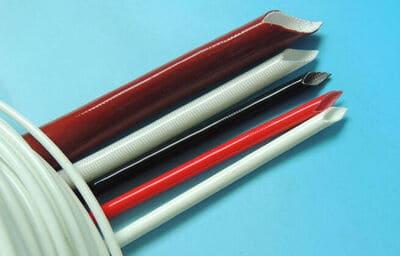

Трубка гладка, трохи матова, м'яка на дотик. Немає армування, немає прошарків — тільки однорідна гумова маса, досить щільна, щоб не порватись при монтажі, але досить еластична, щоб легко вдягатися на згинах.
Розмір підбирається під конкретне завдання. Для окремих жил беруть, наприклад, трубку ТКР 2 мм — це стандарт для тонких дротів та слаботочки. Вона легко надягає на жилу діаметром до 1,2 мм і сидить щільно.
Якщо мова про кабельні пучки, розгалужувачі, клеми зі з'єднаннями, що гріються, беруть великий діаметр — трубку ТКР 20 мм чи більше. Такий варіант використовують у промисловій автоматиці, на виробництві, у шафах управління.
Важливо: товщина стінки впливає на міцність та гнучкість. У тонкостінних варіантів гнучкість вища, але захист від механічних пошкоджень слабший. Товстостінні — міцніші, але можуть бути складнішими у монтажі на вигинах.
Інформацію про товщину та інші дані пишуть на упаковці чи бухті. Наприклад: ТКР 6х1.0 чорна. Для трубок ТКР розшифровка така:
- ТКР – тип матеріалу.
- 6 - внутрішній діаметр.
- 1.0 - товщина стінки.
- Колір для маркування, не впливає на властивості.
Маркування не завжди повне, особливо в імпорту. Краще уточнювати у постачальника або перевіряти за прайсом. Але суть одна: ви вибираєте діаметр і товщину, орієнтуючись на зовнішній розмір кабелю та умови роботи.
Чим ТКР відрізняється від інших трубок, представлених в асортименті "Електропласт"
На ринку повно гнучких ізоляційних трубок для кабелю: ПВХ, ПЕ, термоусадка, склотканинні рукави тощо. За різними оцінками українських постачальників, частка ТКР у загальному обсязі продажів ізоляційних трубок становить не більше 5–7 %, проте це неперехідний попит: обсяги залишаються стабільними навіть при просіданні за іншими видами розхідників. Основний обсяг ринку припадає на ПВХ- та поліетиленові моделі — вони дешевші та охоплюють побутовий та будівельний сегмент. Але саме трубка електроізоляційна ТКР найчастіше використовується на виробництві, в енергетиці, автоматиці та техніці з нагріванням, де дешева ізоляція просто не справляється.
Розглянемо її основні особливості та переваги.
Вона залишається гнучкою у мороз
Багато ПВХ- або термозбіжних виробів при -20°C вже починають «дубіти». Монтаж стає мукою: ізоляція тріскається при згинанні, не надівається на дріт чи сповзає. ТКР із цим не має проблем. Навіть при -50°C вона легко сідає на кабель і не ламається.
Не реагує на «хімію»
В автосервісах, на підприємствах з агресивним середовищем (гальваніка, харчове виробництво, лабораторії) звичайна ізоляція може поплисти від розчинників або розтріскатися від лугу. А ось трубка ізоляційна ТКР до таких речовин стійка. Її часто використовують поруч із бачками ГУРу, під капотом, у рухових відсіках і навіть у лабораторних установках, де йдуть пари кислот. Вона не розм'якшується та не змінює форму.
Без усадки, але з потрібною посадкою
ТКР — не термоусадка. Вона не стискається при нагріванні. Але завдяки еластичності й точного внутрішнього діаметра її можна надягти внатяг, і вона надійно триматиметься. Це важливо при обмотці нестандартних форм, наприклад клем, зламів дроту, нестандартних роз'ємів.
Чи не плавиться і не капає при нагріванні
Якщо використовувати звичайну поліетиленову електротехнічну трубку поруч із двигуном чи трансформатором, вона може просто попливти або навіть почати капати під час перегріву. ТКР цього не робить. Вона витримує до +200 °C і зберігає форму. Це особливо важливо для безпеки – ізоляція залишається на місці, навіть якщо поряд тимчасово перегрівається елемент.
Зручна у монтажі
На відміну від жорстких поліамідних ізоляцій, які доводиться підганяти по довжині, прогрівати або навіть запінювати, трубка кремнійорганічна ТКР легко ріжеться, одягається і повертається у вихідну форму. Це заощаджує час електрику чи монтажнику та знижує ризик помилки. Її можна нарізати на місці, без спеціального інструменту, і одразу встановити.
Де і як використовують
Тепер про обробку та застосування електроізоляційних трубок такого типу. ТКР легко ріжеться, не кришиться на зрізі й вимагає обробки країв. Але через м'якість не завжди зручно монтувати на відкритий контакт — вона може з'їжджати. Тому при обтисканні або термоусадці бажано робити посадку нахлистом, особливо якщо є вібрації.
Різні гнучкі електроізоляційні трубки зустрічаються майже в кожному промисловому об'єкті. Зокрема, ТКР ставлять:
- В обладнанні з високою температурою – бойлери, ТЕНи, нагрівальні панелі. Її надягають прямо на клеми, обтискають, і вона не втрачає своїх властивостей навіть при тривалій роботі на межі +180 °C. Нагрівотривкість особливо важлива в серійному виробництві побутової техніки — установка йде "на автоматі", і ТКР стабільно витримує задані параметри.
- У щитах із частотниками, перетворювачами та потужною комутацією. ТКР використовують для розведення сигнальних кабелів та живлення, особливо на входах та в місцях паяння. Її садять не тільки на струмопровідну жилу, а й на роз'єми, тому що вона не дубіє і не розтріскується з часом.
- Поруч з холодильним і кліматичним обладнанням. За агрегатами часто проходять товсті пучки кабелів. Вони контактують з корпусами, можуть підмокати від конденсату, перепадів температури. ТКР не вбирає вологу, не «сідає» від холоду і легко тягнеться на багатожильний кабель діаметром до 20 мм. Тому її застосовують і на складальних лініях і при сервісному обслуговуванні.
- У світлотехнічному обладнанні. Світильники, особливо старі промислові або вуличні моделі, сильно гріються. Усередині корпусу мало місця, і дроти йдуть майже впритул до металевих частин. ТКР ставлять на ділянках, де провід може зачіпати корпус або відбивач. Це захищає не лише ізоляцію, а й сам світильник від короткого замикання.
Навіть у системах, де немає електричної напруги, ТКР застосовують як захисну оболонку, наприклад, на гнучких трубках або в місцях підведення живлення до датчиків. Її не роз'їдають пари кислот, і вона не втрачає форму від контакту з етанолом, ацетоном, розчинами лугів. Використовують там, де потрібно просто «вдягнути та забути».
Різновиди електроізоляційних гнучких трубок ТКР: чим відрізняються між собою
Тип ТКР визначається складом гуми та добавками, які змінюють її поведінку за конкретних умов експлуатації. Всі трубки цього класу виготовляються на основі кремнійорганічної гуми, але завдяки різним модифікаціям набувають специфічних властивостей: стійкості до горіння, ультрафіолету, розчинників, механічних навантажень тощо.
Розглянемо всі варіанти виконання.
Стандартна (найчастіше — ТКР-М)
Така ТКР — наймасовіша версія, розрахована на температурний діапазон від -60 до +200 °C. Застосовується практично скрізь — у побутовій техніці, промисловій автоматиці, на транспорті. Хімічна стійкість — хороша, можна використовувати поряд з олією, паливом, лугами тощо.
Фактичне застосування: збірки бойлерів, розведення в щитах, термостійкий захист клем та жил.
ТКР-МН (модифікація з негорючими добавками)
Ця версія не підтримує горіння. Її використовують там, де є ризик займання – у світлотехніці, поблизу нагрівачів, у розподільчих шафах на виробництві. ТКР-МН при нагріванні не виділяє щільного диму і не капає розплавом, як звичайні пластики.
Приклад: освітлення складів із пожежонебезпечною продукцією – там за нормами потрібне використання негорючих матеріалів.
ТКР-У (стійка до УФ та зовнішнього середовища)
Призначена для вулиці та місць, де на кабель довго потрапляє сонячне світло. Звичайні трубки під ультрафіолетом швидко старіють, стають крихкими, тріскаються. ТКР-У склад додатково стабілізований для роботи на відкритому повітрі.
Приклад: вуличні камери відеоспостереження, шафи телекомунікацій на фасадах.
ТКР-С (стійка до розчинників та агресивного середовища)
Буває потрібна там, де звичайна ТКР «пливе» від ацетону, спиртів, олій чи кислот. Очевидно, що таке ТКР класу “С” - це версія, у якої посилена хімостійкість. Застосовують її на хімвиробництві, у лабораторіях, у приладах, де кабель контактує з агресивним середовищем.
Приклад: лінії розливу, лабораторні шафи з подачею електроживлення до датчиків та приводу.
Вибір конкретного типу залежить від середовища: у звичайній промисловості використовують стандартну ТКР-М, а в місцях із ризиком пожежі, агресивною хімією або постійним сонцем відповідні посилені модифікації.
